Pfalz E-V - žádost o výkres

Příspěvek od Lubomir Koutny » 27 kvě 2015 22:06

Již delší dobu uvažuji o tom, že pro mé chlapce v kroužku zkusím znovu nakreslit dvacetinku Pfalz E-V. Nějak se mi nepodařilo vygooglit dobrý 3 pohled (ten můj původní výkres dvacetinky vznikl úpravou Pfalz E-III a není moc přesný) i když 4 slušné fotky tam jsou. Nyní, když jsem zahlédl pistácio od Martina Huka, tak si říkám, že by to bylo zbytečné. Tedy pokud by Martin byl ochotný mi ten svůj výkres oskenovat a poslat jako přílohu mailu, tak by pak stačilo vče xeroxem zvětšit a jen zvolit správnou vrtuli...Mohu doufat ?
0

shark
Reakce: 1
Příspěvky: 551
Registrován: 20 úno 2010 20:39
Bydliště: Odolená Voda

Re: Pfalz E-V - žádost o výkres

Příspěvek od shark » 28 kvě 2015 08:59

https://www.youtube.com/watch?v=rplhNqNhH2o čas 9:05 :lol:

Asi by bylo nejlepší kontaktovat přímo Martina, ne?
0

Lubomir Koutny
Reakce: 1
Příspěvky: 1319
Registrován: 04 pro 2010 17:44
Bydliště: Brno

Re: Pfalz E-V - žádost o výkres

Příspěvek od Lubomir Koutny » 28 kvě 2015 09:23

Honzo moc děkuji za Tvé rady. Martina jsem samozřejmě také kontaktoval, jeho odpověď byla, že žádny výkres neexistuje, on to dělal podle Windsocku. Jinak nevím proč mi posíláš tu adresu na které je nějaká hra....
0

shark
Reakce: 1
Příspěvky: 551
Registrován: 20 úno 2010 20:39
Bydliště: Odolená Voda

Re: Pfalz E-V - žádost o výkres

Příspěvek od shark » 28 kvě 2015 11:10

Není zač, Luboši... :D Odkaz na Zločin v šantánu mě napadl hned, jakmile jsem si přečetl to Mohu doufat? Stačí si to pustit v daném čase...

Ale abych nebyl tak zlý...tady je vidět, jak Pfalze Martin stavěl: http://www.modelforum.cz/viewtopic.php?f=71&t=31440 Přímo na výkrese z Windsocku

O plánku také nevím, ale co upravit toto: http://eshop.rcrevue.cz/index.php?page= ... t&Itemid=1 ;)
0

Bobeš Jiří Tamfal
Reakce: 0
Příspěvky: 28
Registrován: 09 úno 2010 09:19
Bydliště: Kravaře

Re: Pfalz E-V - žádost o výkres

Příspěvek od Bobeš Jiří Tamfal » 28 kvě 2015 12:56

mam plán i nějaké obrázky přikládám zde ( pokud semi to podaří ) :lol:
0

Bobeš Jiří Tamfal
Reakce: 0
Příspěvky: 28
Registrován: 09 úno 2010 09:19
Bydliště: Kravaře

Re: Pfalz E-V - žádost o výkres

Příspěvek od Bobeš Jiří Tamfal » 28 kvě 2015 13:03

foto + nalepky
Přílohy
Pfalz E I  nálepky .jpg
plan Pfalz 1a
Pfalz E I nálepky .jpg (129.44 KiB) Zobrazeno 4401 x

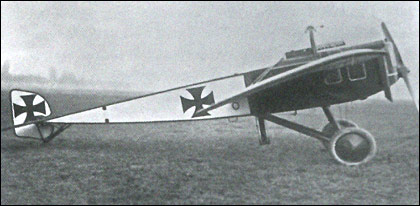

Pfalz_E-V  Foto .jpg
plan Pfalz 1
Pfalz_E-V Foto .jpg (27.01 KiB) Zobrazeno 4401 x
0

Bobeš Jiří Tamfal
Reakce: 0
Příspěvky: 28
Registrován: 09 úno 2010 09:19
Bydliště: Kravaře

Re: Pfalz E-V - žádost o výkres

Příspěvek od Bobeš Jiří Tamfal » 28 kvě 2015 13:09

tak jde to tu vložit jen jako jpg. pokud chcete originál pošlete mi adresu kam ho mám poslat
Přílohy

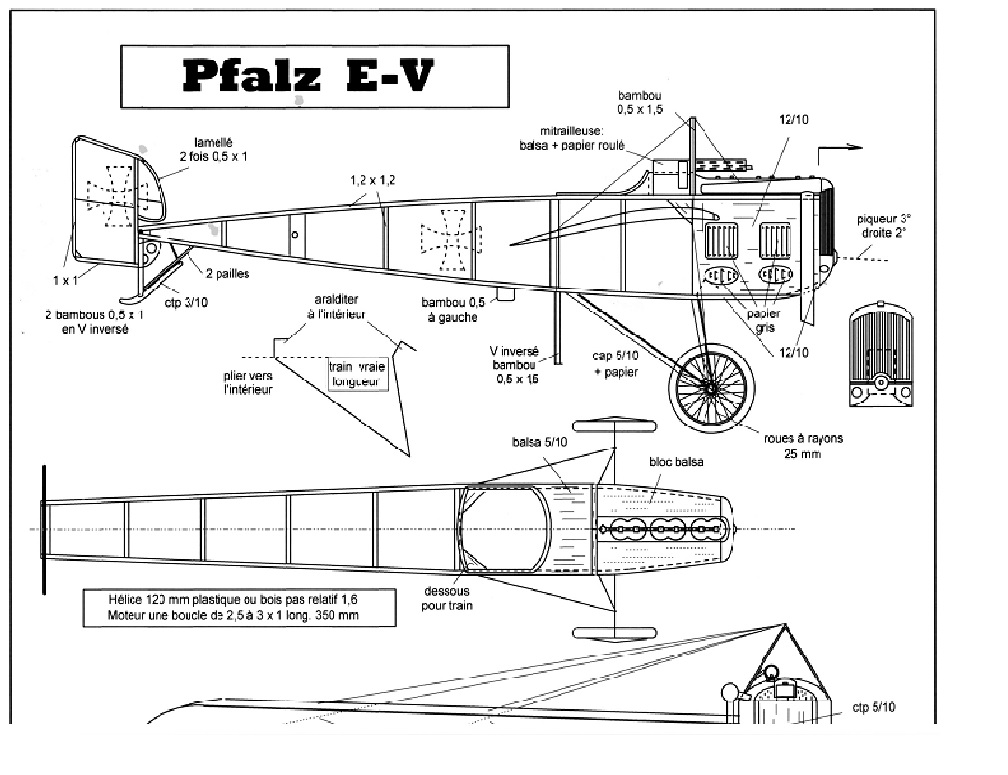

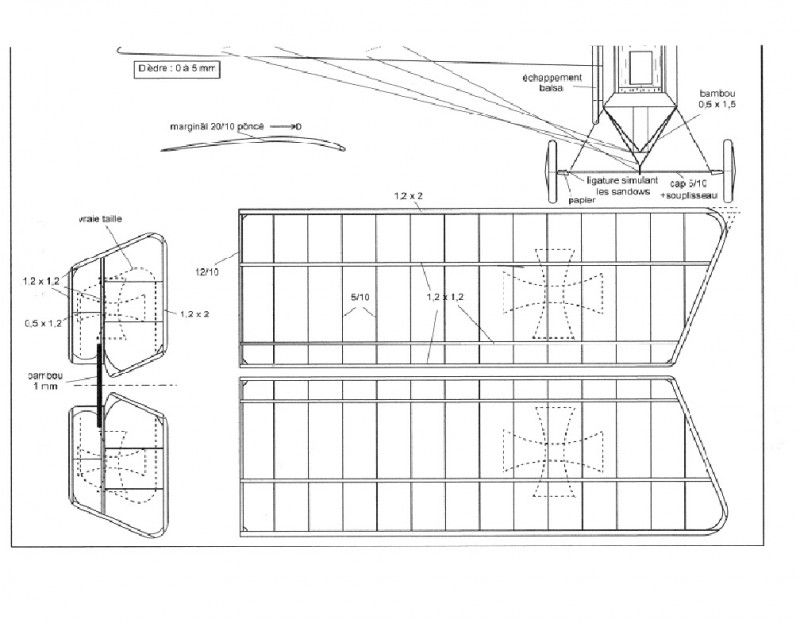

Pfalz E V 1a.jpg
plan 2

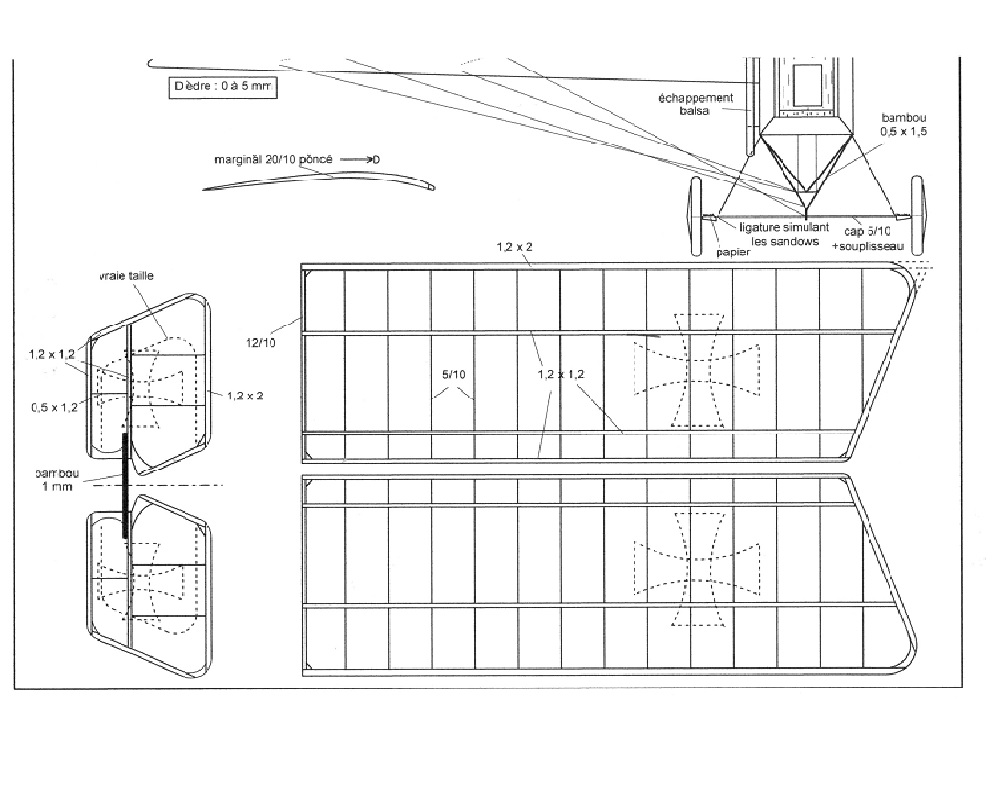

Pfalz E V 1.jpg
plan 1
0

Lubomir Koutny
Reakce: 1
Příspěvky: 1319
Registrován: 04 pro 2010 17:44
Bydliště: Brno

Re: Pfalz E-V - žádost o výkres

Příspěvek od Lubomir Koutny » 28 kvě 2015 20:53

Kamarádi, děkuji všem co mi pomáhali. Potřeboval jsem vidět pohled z vrchu od Pfalce V-E s řadovým motorem, je li chladič válcový, nebo hranatý jako u Fokkera D-VII. Zdá se, že je válcový, tak jsem kreslil plánek již v r.1994, ale nyní jsem vše zpřesnil. Jen si nejsem jistý, zda trup v půdorysu směren dopředu byl zúžený, jak je na plánku, nebo stejně široký jako u toho Fokkera, zdá se mi, že pak by byla plocha chladiče dost malá.
0

Antonín Alfery
Reakce: 3
Příspěvky: 405
Registrován: 06 úno 2010 21:05
Bydliště: Uherské Hradiště

Re: Pfalz E-V - žádost o výkres

Příspěvek od Antonín Alfery » 28 kvě 2015 22:23

Pokud si dobře pamatuji, výkres (podklady) i fotky jsem viděl tady:
http://www.windsockdatafilespecials.co. ... -169-p.asp
Dostupné fyzicky v krátké době a v porovnání s celkovými náklady na model snad i finančně - obzvláště, pokud by se těch modelů mělo stavět víc...
0

Lubomir Koutny
Reakce: 1
Příspěvky: 1319
Registrován: 04 pro 2010 17:44
Bydliště: Brno

Re: Pfalz E-V - žádost o výkres

Příspěvek od Lubomir Koutny » 29 kvě 2015 09:41

Ještě jednou děkuji, především Pavlovi Vysočanovi, který mi poslal perfektní podklady včetně 3-p verze Pfalz E-V s řadovým motorem. Porovnáním fotek však docházím k závěru, že existovaly alespoň 2 verze SOP...

Třípohled odstraněn z důvodu zákazu šíření.

Lze najít ve Windsock datafile No.59, Albatros Productions Limited
0
