Správný 3-pohled Klemm 36A ?

Poptávka, nabídka a upozornění na nalezené podklady ke stavbě minimaket

Moderátoři: Vladimír Alfery, Pavel Stráník

Lubomir Koutny
Reakce: 3
Příspěvky: 1372
Registrován: 04 pro 2010 17:44
Bydliště: Brno

Správný 3-pohled Klemm 36A ?

Příspěvek od Lubomir Koutny » 20 kvě 2018 08:15

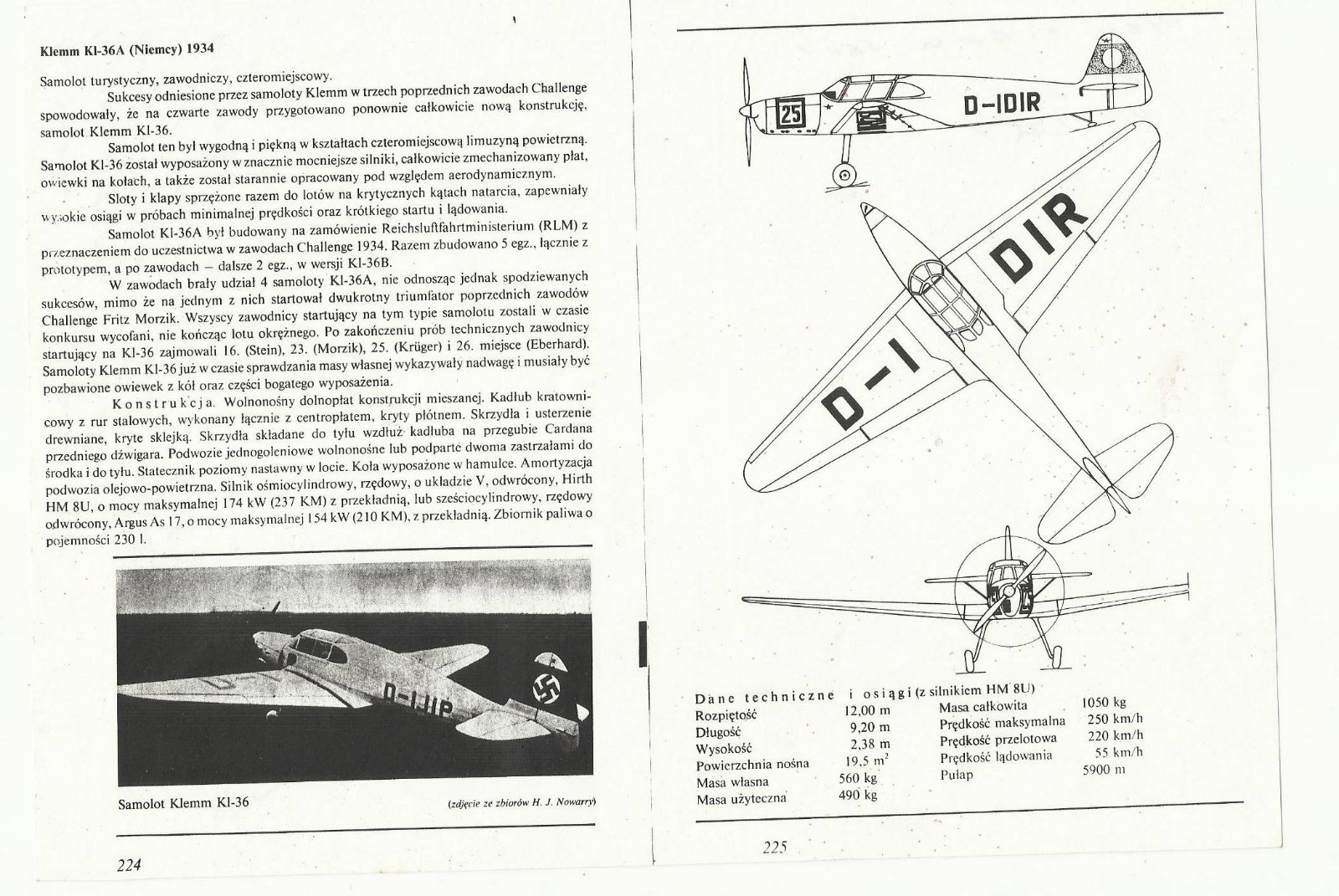

Polská kniha Miedzynarodowe tournieje lotnicze 1939-1934 velmi hezky informuje o těchto soutěžích a také přináší mnoho fotek, popisů, včetně 3-pohleddů většiny letounů, které se soutěží zúčastnily. Mnohé jsou velmi vhodné jako vzor pro stavbu dvacetinky, mezi takové patří i Klemm 36A. Jenže když porovnáte čelní pohled, pak zjistíte, že autor si vymýšlel a nezaregistroval, že tento letoun měl osmiválcový invertní motor Hirth HM 8U, takže čelo jeho kapotáže musí bý vpředu dole širší než nahoře. Bohužel autor to zakreslil opačně, jako by to byl jednořadý invertní motor (ten byl na dřívějších typech této firmy).
Takže prosím experty na internet, nebo toho, kdo má jinou možnost někde sehnat opravdu pořádný 3-pohled letounu Klemm 36A o jeho poskytnutí.
Přílohy

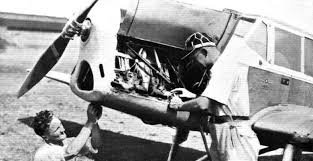

motor Hirth HM8U.jpg
motor Hirth HM8U.jpg (16.63 KiB) Zobrazeno 1080 x

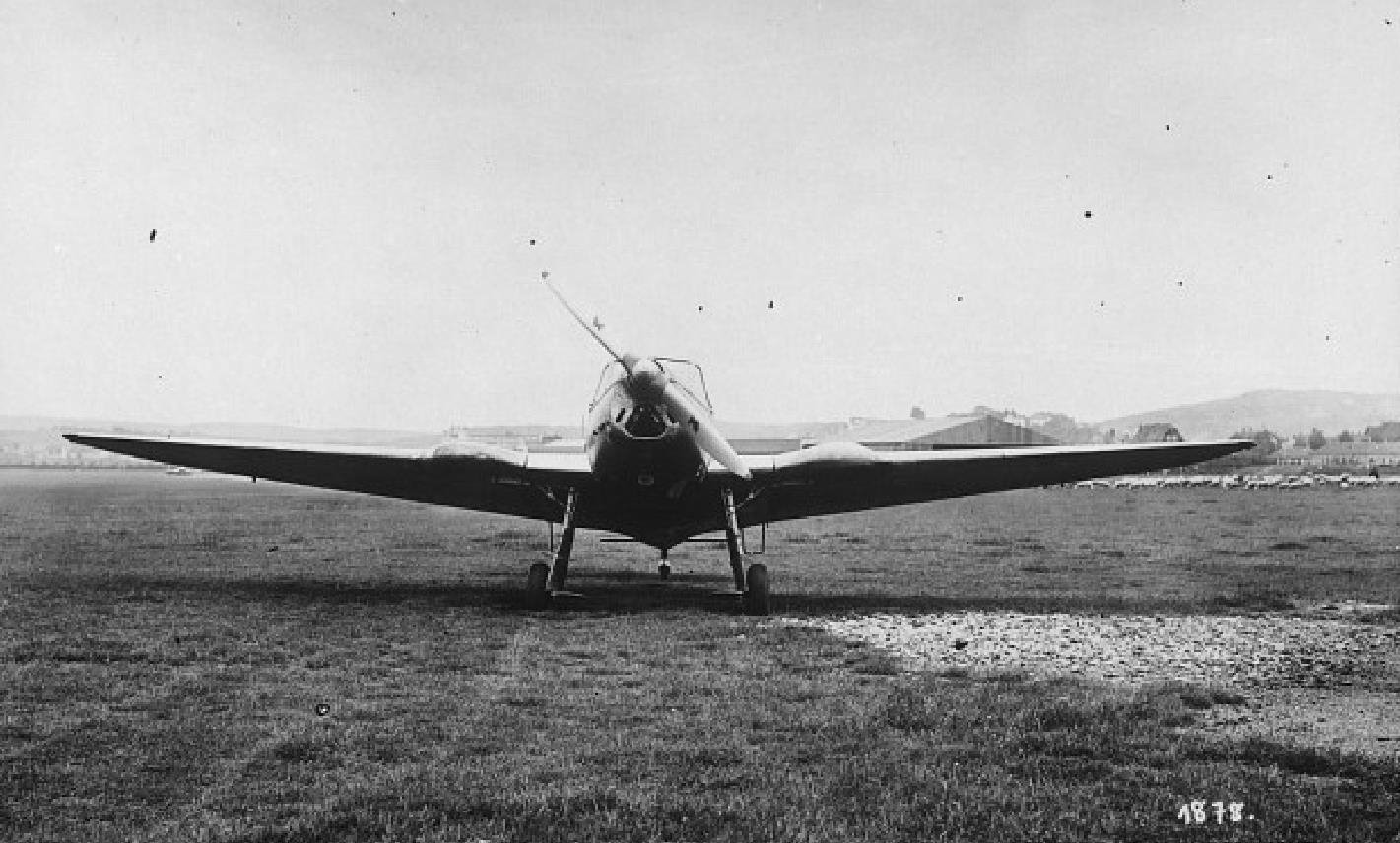

Klemm 36A.jpg
0

Lubomir Koutny
Reakce: 3
Příspěvky: 1372
Registrován: 04 pro 2010 17:44
Bydliště: Brno

Re: Správný 3-pohled Klemm 36A ?

Příspěvek od Lubomir Koutny » 20 kvě 2018 08:32

Jenže když porovnáte čelní pohled, pak zjistíte, že autor si vymýšlel a nezaregistroval, že tento letoun měl osmiválcový invertní motor Hirth HM 8U, takže čelo jeho kapotáže musí bý vpředu dole širší než nahoře. Bohužel autor to zakreslil opačně, jako by to byl jednořadý invertní motor (ten byl na dřívějších typech této firmy).
Také se mi zdá, že VOP byla mírně předsazena oproti SOP, jenže 3-pohled zakresluje dělící roviny okou kormidel v jedné rovině, což zřejmě nebylo !
Takže prosím experty na internet, nebo toho, kdo má jinou možnost někde sehnat opravdu pořádný 3-pohled letounu Klemm 36A o jeho poskytnutí.
Přílohy

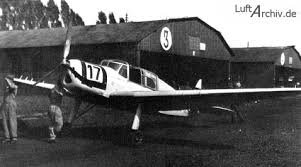

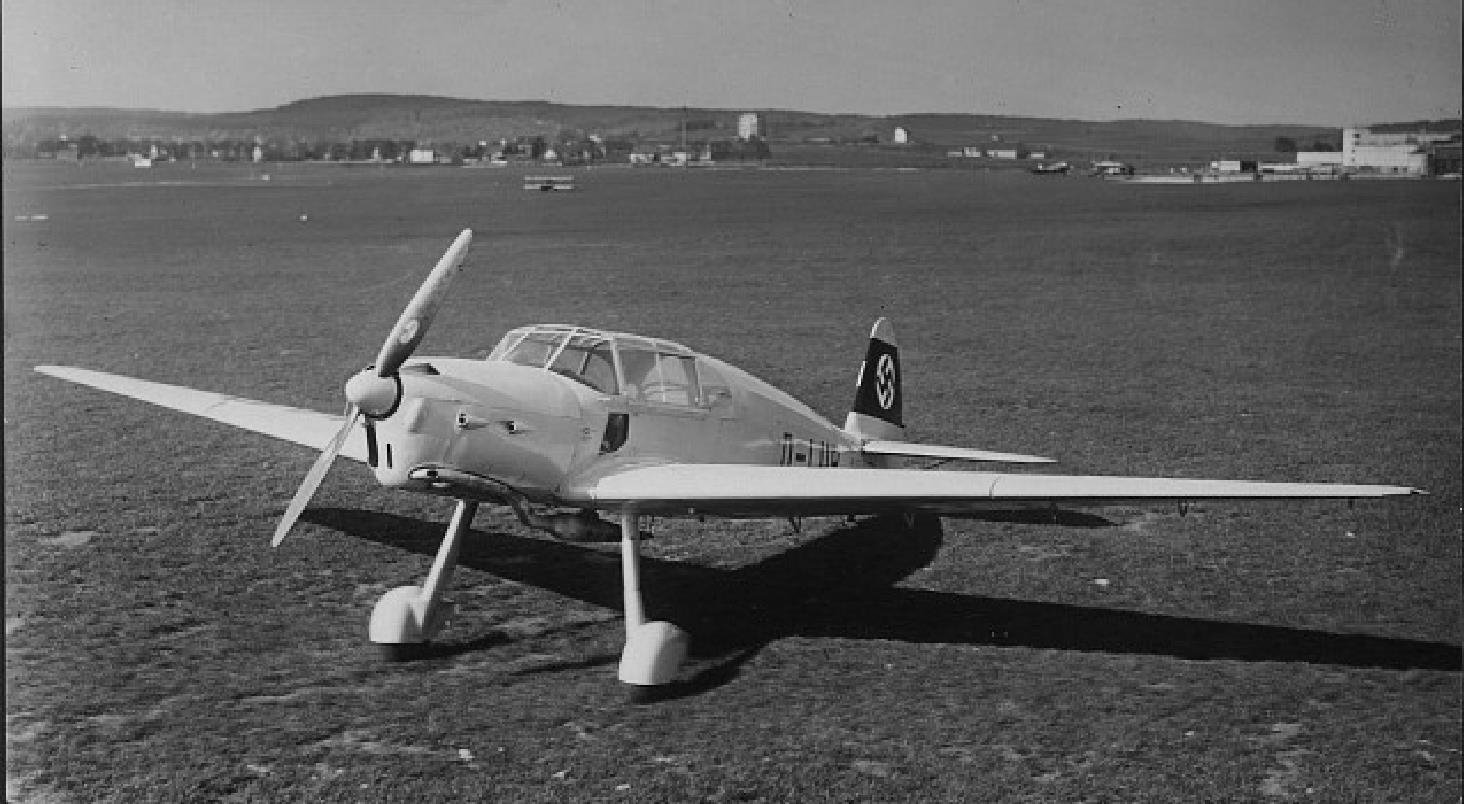

Klemm 36.jpg
